Ejes con rolos de retorno: la pieza clave en transportadores Redler

Los ejes con rolos de retorno cumplen una función decisiva en los transportadores Redler: sostienen y guían la cadena durante el tramo de regreso, evitando contactos innecesarios con la estructura. Aunque suelen quedar fuera de la mirada cuando se evalúa el funcionamiento general del equipo, su diseño puede influir en la alineación, el desgaste, la estabilidad mecánica y los tiempos de mantenimiento.

En un transportador Redler, la atención suele concentrarse en la cadena, los piñones, el sistema de accionamiento o la estructura que contiene el material a granel. Sin embargo, el desempeño cotidiano del conjunto también depende de componentes menos visibles. Entre ellos se encuentran los ejes con rolos de retorno, piezas instaladas en el ramal inferior para acompañar el desplazamiento de la cadena y mantenerla alejada del fondo o de las paredes del equipo.

Para ampliar el marco general del tema, conviene revisar también esta ejes con rolos de retorno como referencia de contexto.

El principio es sencillo, pero sus consecuencias abarcan distintos aspectos de la operación. Cuando la cadena retorna sin una guía adecuada, puede aumentar el rozamiento, producir movimientos laterales y transmitir esfuerzos adicionales a otros elementos. En cambio, un retorno correctamente sostenido favorece un movimiento más uniforme y permite distribuir mejor las cargas que aparecen durante el trabajo continuo.

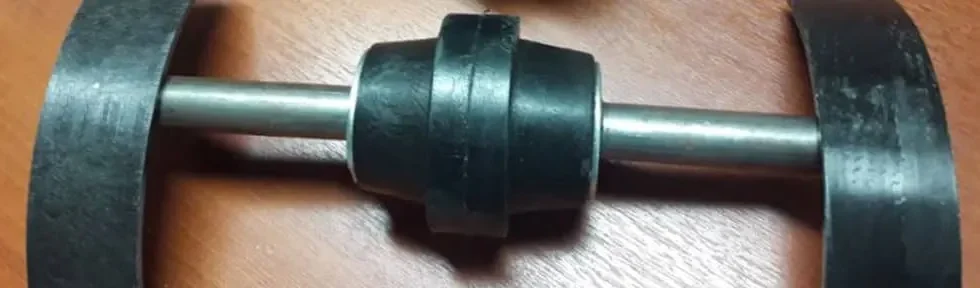

La solución desarrollada por Cadenas Metalplas combina ejes de acero mecanizado con rolos de nylon grafitado. El diseño apunta a resolver una necesidad concreta de los transportadores industriales: controlar el recorrido de la cadena sin sumar complejidad innecesaria al mantenimiento.

Ejes con rolos de retorno para controlar el ramal inferior

El recorrido de una cadena en un Redler se divide, en términos generales, entre el tramo de transporte y el tramo de retorno. En la parte superior, la cadena participa del desplazamiento del material. En la parte inferior, debe volver hacia el punto de inicio manteniendo una trayectoria estable. Si ese segundo recorrido no cuenta con apoyos apropiados, la cadena puede entrar en contacto con la estructura y generar una combinación poco favorable de fricción, vibraciones y desgaste.

Los rolos de retorno funcionan como puntos de apoyo distribuidos a lo largo del equipo. En lugar de permitir que la cadena se arrastre sobre una superficie fija, acompañan su desplazamiento y reducen el contacto directo. Esto no elimina la necesidad de inspeccionar el transportador ni garantiza por sí solo una operación libre de fallas, pero sí contribuye a que el conjunto trabaje bajo condiciones más previsibles.

La importancia de esta guía aumenta en instalaciones que operan durante períodos prolongados o que deben sostener una disponibilidad elevada. En esos casos, una irregularidad pequeña puede repetirse miles de veces durante una jornada y convertirse en un problema de mayor escala. La revisión del retorno, por lo tanto, forma parte de una evaluación más amplia sobre la confiabilidad del sistema.

Cómo la fricción modifica el desgaste de la cadena

La fricción no es un fenómeno aislado dentro de un transportador. Cuando la cadena roza de manera permanente contra el fondo o contra las paredes, se incrementa la resistencia al movimiento. Esa condición puede traducirse en mayor exigencia para el accionamiento, desgaste acelerado de las superficies de contacto y aparición de movimientos que afectan la alineación.

Un retorno inestable también puede generar esfuerzos laterales. La cadena deja de desplazarse de forma centrada y comienza a trabajar con una trayectoria irregular, especialmente si existen diferencias de tensión, deformaciones, acumulación de material o desajustes en otros componentes. En ese escenario, los rolos pueden aportar una superficie de apoyo más adecuada y ayudar a que la cadena conserve una posición estable.

El beneficio no debe interpretarse como una promesa de reducción automática de todos los costos operativos. El resultado depende del estado general del transportador, de la carga, de la velocidad, de la geometría del equipo y de la calidad del montaje. Aun así, reducir contactos innecesarios constituye una medida razonable para limitar fuentes habituales de desgaste y proteger la continuidad del proceso.

Una pieza pequeña dentro de un circuito mecánico mayor

La cadena no trabaja de manera independiente. Su comportamiento está relacionado con los piñones, los tensores, los soportes, las uniones, los fondos de transporte y la estructura. Por eso, una intervención en el ramal de retorno debe analizarse como parte de un sistema. Si la cadena continúa mal tensada o existen problemas de alineación en los extremos, los rolos no reemplazarán la corrección de esas causas.

La ventaja de incorporar apoyos adecuados es que permite atacar una condición específica sin modificar necesariamente todo el transportador. En una evaluación técnica, puede ser útil observar dónde se produce el contacto, con qué frecuencia aparece, si existen marcas de desgaste y cómo se comporta la cadena cuando el equipo opera vacío y cargado.

Acero SAE 1045 y nylon grafitado en una solución sin rodamientos

El diseño informado por Cadenas Metalplas utiliza ejes fabricados en acero SAE 1045 y mecanizados con precisión. Este material es habitual en aplicaciones mecánicas que requieren una combinación de resistencia y aptitud para el mecanizado. La calidad del resultado, de todos modos, no depende únicamente de la denominación del acero: también importan las dimensiones, las tolerancias, la configuración del montaje y la correspondencia con el transportador existente.

Los rolos están fabricados en nylon grafitado. La presencia de grafito aporta propiedades autolubricantes que pueden ayudar a disminuir la fricción en el contacto con la cadena. Esto resulta relevante en sistemas en los que el acceso para lubricar o intervenir es limitado, o donde se busca evitar agregar puntos de mantenimiento a una zona sometida a trabajo constante.

Otro rasgo del conjunto es la ausencia de rodamientos. Al no utilizar este tipo de componente, se reducen los puntos potenciales de falla asociados a sellos, contaminación, desgaste o reemplazo de rodamientos. La simplificación no significa que el sistema quede exento de inspecciones: los rolos, los ejes y las fijaciones deben controlarse para detectar holguras, daños, deformaciones o acumulación de material.

Desde la perspectiva del mantenimiento, una arquitectura con menos elementos puede facilitar el diagnóstico. Cuando una pieza falla, el equipo técnico puede concentrarse en el estado del eje, la superficie del rolo, el bulón de fijación y la relación entre el apoyo y la cadena. Esa claridad resulta especialmente valiosa en plantas donde el tiempo de intervención tiene una incidencia directa en la continuidad operativa.

Montaje rápido y revisión de los puntos de fijación

La facilidad de instalación es otro aspecto que influye en la conveniencia de un componente industrial. De acuerdo con la información del fabricante, cada eje puede montarse mediante un único bulón roscado en cada extremo. Esta configuración busca simplificar el recambio y reducir el tiempo necesario para retirar o colocar una unidad.

Una fijación sencilla puede ser útil cuando el transportador se encuentra en una zona de acceso complejo o cuando las intervenciones deben realizarse dentro de ventanas de mantenimiento breves. Sin embargo, la rapidez del montaje no debería desplazar los controles básicos. Antes de instalar un eje nuevo, es necesario verificar la compatibilidad dimensional, la posición de los soportes, el estado de la cadena y la ausencia de obstáculos que puedan interferir con el giro del rolo.

Durante las inspecciones posteriores, conviene prestar atención a ruidos anormales, marcas de roce, desplazamientos laterales y diferencias visibles entre distintos sectores del retorno. También es importante comprobar que los elementos de fijación mantengan su ajuste y que el rolo conserve una superficie apta para acompañar la cadena.

Deflectores laterales y señales de una tensión incorrecta

Los deflectores laterales integrados constituyen un detalle funcional del diseño. Su objetivo es actuar como rampas de desvío para impedir que las alas de la cadena se enganchen con el eje del rolo. En un transportador sometido a vibraciones y cargas variables, evitar ese tipo de interferencia puede ser tan importante como sostener la cadena.

Además de cumplir una función de protección, los deflectores pueden servir como referencia visual durante una revisión. La posición y el comportamiento de la cadena frente a estos elementos ofrecen indicios sobre la tensión y la alineación del conjunto. Si aparecen contactos reiterados, desplazamientos excesivos o marcas fuera de lo esperado, puede ser necesario revisar el tensado y la geometría del transportador.

Esta característica muestra que el diseño de un componente no se limita a resolver una sola acción mecánica. Un apoyo bien configurado también puede facilitar la observación del equipo y ayudar a identificar condiciones que, si permanecen sin atención, podrían provocar daños en la cadena o en la estructura.

Cuándo conviene evaluar el sistema de retorno de un Redler

La revisión de los ejes y rolos de retorno puede cobrar especial relevancia cuando la cadena mantiene un contacto permanente con la estructura, cuando se observan movimientos laterales o cuando el equipo requiere intervenciones recurrentes. También puede ser pertinente durante una renovación parcial, un cambio de cadena o una modificación de la capacidad operativa.

Las señales no siempre aparecen como una rotura repentina. En ocasiones se manifiestan a través de un incremento gradual del ruido, polvo metálico, marcas de rozamiento, desgaste desigual o necesidad de reajustar con frecuencia la tensión. Registrar esos síntomas permite distinguir entre un problema localizado y una condición que afecta a todo el sistema.

En ciertos diseños, la distribución de los ejes aproximadamente cada un metro puede aportar rigidez estructural además de sostener la cadena. La distancia exacta debe responder a la geometría y a las exigencias de cada instalación; no es conveniente trasladar una separación estándar sin verificar dimensiones, cargas y accesibilidad. La función estructural, en todo caso, suma valor a un elemento que ya participa del control del retorno.

El retorno de la cadena también define la visibilidad orgánica industrial

Para los negocios industriales, explicar con precisión componentes como los ejes con rolos de retorno también tiene consecuencias en la visibilidad orgánica. Las búsquedas técnicas suelen partir de un síntoma concreto —desgaste de cadena, desalineación o contacto con la estructura— y avanzar hacia una comparación de materiales, formas de montaje y alternativas de mantenimiento.

Una página que documenta el problema, describe la función del componente y aclara sus límites puede responder mejor a esa intención que una presentación centrada únicamente en características comerciales. En este caso, términos relacionados con transportadores Redler, retorno de cadena, rolos de nylon grafitado, ejes mecanizados y mantenimiento industrial forman un campo semántico coherente, siempre que se utilicen dentro de una explicación verificable.

La visibilidad no depende solo de repetir palabras clave. También intervienen la claridad técnica, la correspondencia entre la consulta y la respuesta, la precisión de los datos y la capacidad de orientar al lector hacia una decisión informada. Para una empresa que fabrica componentes, mostrar cómo se evalúa un problema y qué información se necesita para seleccionar una solución puede generar más confianza que una enumeración aislada de beneficios.

En la práctica, quien analiza un reemplazo debería reunir datos sobre el tipo de cadena, las dimensiones del transportador, la configuración de los soportes, la carga de trabajo, el ambiente y los síntomas observados. Con esa información, el proveedor puede determinar si el componente es compatible o si hace falta estudiar una alternativa específica.

Los ejes con rolos de retorno no son un accesorio decorativo ni una respuesta universal para cualquier falla del Redler. Son una solución enfocada en guiar el ramal inferior, reducir contactos directos y simplificar determinadas tareas de mantenimiento. Cuando se integran a un diagnóstico completo del equipo, pueden contribuir a una operación más estable y a una gestión preventiva con menos intervenciones imprevistas.

En los transportadores de materiales a granel, la confiabilidad se construye con decisiones acumulativas. Revisar el recorrido de retorno, verificar la tensión, controlar los apoyos y elegir componentes compatibles permite abordar el desgaste antes de que se convierta en una interrupción mayor. El detalle que sostiene la cadena puede terminar siendo una de las piezas que más influencia tiene sobre la continuidad del sistema.
